서비스 유형별 구축 사례를 통해 초기 구축의 어려움을 쉽게 해결할 수 있습니다.

Web-Service Architecture - Case 1-1. 문서관리시스템

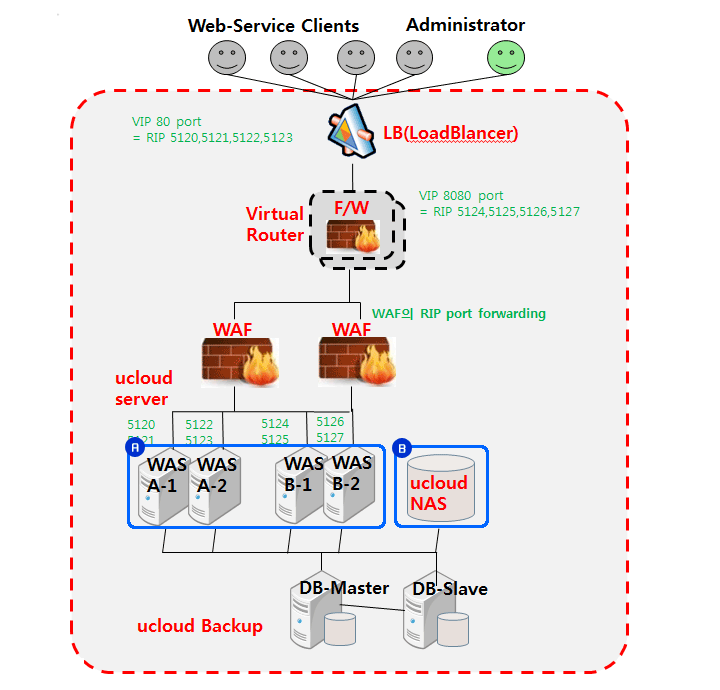

  • 1사례(문서관리시스템) 구성도

    사례(문서관리시스템) 구성도

  • 2사례(문서관리시스템) 개요
    사례(문서관리시스템) 개요표
    개념 여러 부서들의 문서를 수집 및 변경, 저장, 공유하는 시스템
    특징 LB를 통한 서비스 분배 환경 제공
    기본적으로 LB – Dual WAF – Dual VM(이중화 구조), 한 쌍의 dual WAF로 모든 웹서버를 보호
  • 2시스템 주요 기능
    시스템 주요 기능표
    주요기능 내용
    문서 저장 및 공유 문서 파일의 저장은 cloud NAS를 이용하고, 각 VM은 cloud NAS를 mount하여 문서를 read & write 함
  • 4시스템 구성방법


    a WAS

    WAS 내용표
    WAS

    · WAS-A-1, WAS-A-2가 A서비스를, WAS-B-1, WAS-B-2가 B서비스를

    각각 이중화하여 제공
    Web-Service WAF 구성요소표
    주요기능 내용
    이중화 구성

    ·WAS-A-1,2에 대한 LB – WAF – VM 포트포워딩은 dualWAF 청약 과정에서 자동으로 설정됨

    ·WAS-B-1,2에 대한 LB - WAF – VM 포트포워딩은 별도로 포털과 WAF 콘솔을 통해서 설정함


    b ucloud NAS

    Web server
    ucloud NAS

    · 문서 파일의 저장은 cloud NAS를 이용하고, 각 VM은 cloud NAS를 마운트하여

    문서를 read & write 함
    ucloud NAS 구성요소표
    주요기능 내용
    NAS 구성

    ·WAS-A-1,2는 Linux, WAS-B-1,2는 Windows : 각각의 VM이 동일한 cloud NAS를 mount 하려면,

    NAS를 NFS 형식으로 mount함 (Windows VM의 경우, Cygwin을 사용하여 NFS mount)
  • 5시스템 구성 용량
    시스템 구성 용량표
    주요기능 내용
    VM Sizing

    · WAS 24대(모바일 서비스 서버, 동영상 변환서버 등) : 8vcore / 8GB

    · DB서버 2대(master/slave) : 8vcore / 16GB
    동시 접속 Session

    · LB에 접속하는 concurrent users : 220
